תיאור מוצר

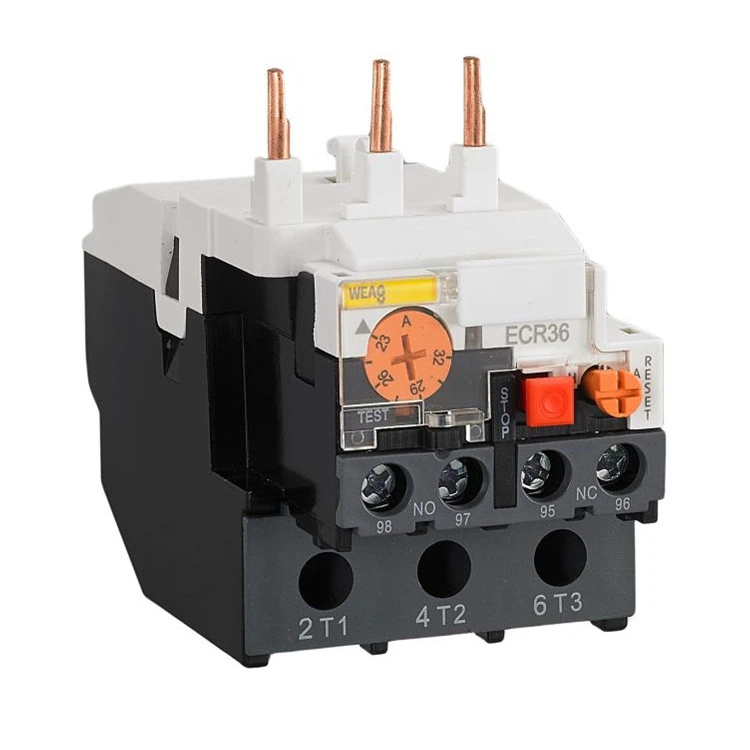

● מספר דגם: ECR36

● תקן: IEC60947-4-1

● זרם מדורג: 23A~40A

● מתח עבודה מדורג: ~690V

● כיתת מעידה: 10A

● מספר מוטות: 3P

● איש קשר עזר: 1NO+1NC

● שיטת התקנה: חבר

מבוא

ממסר עומס יתר ECR36 הוא התקן הגנה מתקדם המשמש במערכות חשמל כדי להגן על מנועים וציוד חשמלי אחר מפני חום מוגזם ועומס יתר.

הוא משמש כתחליף אמין לממסר המגע LR2D23 ופועל על ידי זיהוי מתי הטמפרטורה של הציוד עולה על סף שנקבע מראש.

כולל עיצוב המשלב פס דו מתכתי או גוף חימום, ממסר עומס יתר ECR36 רגיש מאוד לשינויי טמפרטורה. ככל שהזרם הזורם במעגל גדל, הוא גורם לציוד לייצר חום. במקביל, הרצועה הדו-מתכתית או גוף החימום בתוך הממסר מתחממים גם הם, וכתוצאה מכך התפשטות תרמית.

ברגע שהטמפרטורה מגיעה לסף שהוגדר מראש, הרצועה הדו-מתכתית מתכופפת או שגוף החימום מופעל, ומתחיל את פתיחת המגעים של הממסר. פעולה זו למעשה קוטעת את המעגל ומפסיקה את זרימת הזרם, ומציעה הגנה חיונית מפני התחממות יתר ומפחיתה כל נזק או כשל פוטנציאלי למנוע או לציוד.

ברגע שהטמפרטורה של הציוד יורדת וחוזרת לרמה נורמלית, הרצועה הדו-מתכתית או גוף החימום מתכווצים. התכווצות זו מאפשרת למגעים של ממסר עומס יתר ECR36 להיסגר שוב, מה שמאפשר את חידוש פעולת המעגל הרגילה.

ממסר עומס יתר ECR36 הוא פתרון רב-תכליתי שלא רק מחליף את ממסר המגע LR2D23 אלא גם מוצא יישום נרחב במרכזי בקרת מנוע, מכונות תעשייתיות והגדרות שונות אחרות בהן קיים ציוד מונע מנוע.

על ידי מניעת התחממות יתר ביעילות, היא מפחיתה באופן משמעותי את הסיכון לנזק לציוד, ממזערת את זמן ההשבתה ומבטיחה הפעלה בטוחה ואמינה של מערכות החשמל.

תכונה

● הגנת עומס יתר

● הגנה מפני כשל בשלבים

● 3-בי-מתכת שלב

● הגדרות נוכחיות מתכווננות ברציפות,

● פיצוי טמפרטורה

● מחוון מעידה

● לחצן בדיקה, כאשר המנוע זקוק לעצירות חירום במהלך הפעולה, ניתן לעצור את המנוע על ידי ניתוק המגע שלו מהמגע המגנטי עם כפתור הבדיקה. על מנת לבדוק את פעולתם של מגעי ממסר עומס תרמי, ניתן לבצע בדיקה מיידית על ידי משיכה כלפי מעלה של כפתור הבדיקה אשר משנה מגע NO/NC.

● לחצן עצירה, כאשר המנוע זקוק לעצירות חירום במהלך הפעולה, ניתן לעצור את המנוע על ידי ניתוק המגע שלו מהמגע המגנטי עם כפתור העצירה.

● לחצן איפוס ידני ואוטומטי

● מגע 1NO פלוס 1NC מופרד חשמלית

הרכבה עם מגע

דגם של ממסר עומס יתר	קוד	זרם מדורג (A)	סוג נתיך מומלץ (RT16 מומלץ)		מגע תואם
			א.מ	gG
ECR36	2353	23~32	40	63	EC32
	2355	30~40	40	80

נתונים טכניים

פריט	סדרה מס'	I/In		זמן הפעלה Tp	מצב בדיקה
הגנה מפני עומס יתר	1	1.05		>2h	התחל ממצב קר
	2	1.2		פחות או שווה ל-2 שעות	התחל ממצב חום, מיד אחרי פריט מס' 1
	3	1.5		פחות או שווה ל-2 דקות	התחל ממצב חום, מיד אחרי פריט מס' 1
	4	7.2		2s	התחל ממצב קר
הגנה מפני כשל בשלבים	5	כל שני שלבים	עוד שלבים	>2h	התחל ממצב קר
	5	1	0.9	>2h	התחל ממצב קר
	6	1.15	0	פחות או שווה ל-2 שעות	התחל ממצב חום, מיד אחרי פריט מס' 5

נתונים טכניים עיקריים

פונקציית הגנת כשל פאזה		כן
איפוס אוטומטי וידני		כן
פיצוי טמפרטורה		כן
מחוון מעידה		כן
לחצן בדיקה ועצירה		כן
מצב הרכבה	חיבור	כן
	עצמאי	כן
	מספר אנשי קשר	1NO+1NC
אנשי קשר עזר	זרם מדורג (A) (AC-15 220V)	2.73
	זרם מדורג (A) (AC-15 380V)	1.58
	זרם מדורג (A) (DC-13 220V)	0.2

שאלות ותשובות

ש: מה המטרה של ממסר תרמי מסדרת ECR?

ת: מטרת הממסר התרמי מסדרת ECR היא להגן על ציוד חשמלי, במיוחד מנועים, מפני התחממות יתר עקב זרם מוגזם או פעולה ממושכת.

ש: כיצד פועל ממסר תרמי מסדרת ECR?

ת: ממסר תרמי מסדרת ECR מורכב מרצועה דו מתכתית או גוף חימום רגיש לשינויי טמפרטורה. כאשר הטמפרטורה של הציוד עולה על סף שנקבע מראש, הרצועה מתכופפת או גוף החימום מופעל, מה שגורם למגעי הממסר להיפתח ולקטוע את המעגל.

ש: מה גורם לטמפרטורה לעלות בציוד חשמלי?

ת: הטמפרטורה של ציוד חשמלי עלולה לעלות עקב גורמים כמו עומסים כבדים, זרם מופרז, פעולה ממושכת או תקלות במערכת.

ש: מה קורה כאשר ממסר תרמי מסדרת ECR מופעל?

ת: כאשר ממסר תרמי מסדרת ECR מופעל, הוא פותח את המגעים, מנתק את אספקת החשמל לציוד. זה מונע התחממות יתר ומגן על הציוד מפני נזק.

ש: האם ניתן לאפס ממסר תרמי מסדרת ECR לאחר ההפעלה?

ת: כן, לממסר התרמי מסדרת ECR יש מנגנון איפוס. לאחר שהטמפרטורה של הציוד מתקררת וחוזרת לרמה בטוחה, ניתן לאפס את הממסר באופן ידני כדי לסגור את המגעים ולהחזיר את אספקת החשמל.

ש: האם ניתן לכוונן ממסר תרמי מסדרת ECR?

ת: כן, לממסר התרמי מסדרת ECR יש לרוב הגדרות מתכווננות כדי להתאים לטווחי טמפרטורות ודירוגי מנוע שונים. זה מאפשר התאמה אישית על סמך הדרישות הספציפיות של הציוד המוגן.

ש: היכן נעשה שימוש נפוץ בממסר תרמי מסדרת ECR?

ת: ממסר תרמי מסדרת ECR נמצא בשימוש נפוץ במרכזי בקרת מנועים, מכונות תעשייתיות, מערכות HVAC ויישומים אחרים שבהם קיימים מנועים.

ש: מהם היתרונות של שימוש בממסר תרמי מסדרת ECR?

ת: ממסר תרמי מסדרת ECR מספק הגנה חיונית מפני התחממות יתר, מניעת נזק לציוד, צמצום זמן השבתה והבטחת פעולה בטוחה ואמינה של מערכות חשמל.

ש: כיצד אוכל לבחור את הממסר התרמי המתאים מסדרת ECR עבור המנוע שלי?

ת: כדי לבחור את הממסר התרמי מסדרת ECR המתאים למנוע שלך, עליך לשקול גורמים כגון הזרם המדורג של המנוע, המתח וזרם העומס המלא. עיין במפרט הטכני של המנוע או בקש הדרכה מ-WEAG או מחשמלאי מוסמך כדי להבטיח בחירה נכונה.

ש: האם ממסר תרמי מסדרת ECR יכול להגן מפני קצרים?

ת: לא, ממסר תרמי מסדרת ECR נועד בעיקר להגן מפני התחממות יתר שנגרמה על ידי זרם מוגזם או פעולה ממושכת. להגנה מפני קצר חשמלי, נדרשים התקנים נוספים כגון מפסקים או נתיכים.

ש: האם ממסר תרמי מסדרת ECR מתכוונן לזרמי נסיעה שונים?

ת: כן, לממסר התרמי מסדרת ECR יש הגדרות מתכווננות כדי להגדיר את זרם הנסיעה בהתאם לדרישות הספציפיות של המנוע או הציוד המוגן. זה מאפשר גמישות והתאמה אישית.

ש: האם ניתן להשתמש בממסר תרמי מסדרת ECR עבור מנועים חד פאזיים וגם עבור מנועים תלת פאזיים?

ת: כן, ניתן להשתמש בממסר תרמי מסדרת ECR עבור מנועים חד פאזיים וגם עבור מנועים תלת פאזיים. עם זאת, חיוני לבחור את הממסר המתאים בהתבסס על הדרישות הספציפיות של המנוע ולהבטיח תאימות.

ש: האם ניתן להשתמש בממסר תרמי מסדרת ECR עם כוננים בתדר משתנה (VFD)?

ת: כן, ניתן להשתמש בממסר תרמי מסדרת ECR בשילוב עם כוננים בתדר משתנה. עם זאת, חיוני לשקול את התאימות והתיאום בין הממסר ל-VFD כדי להבטיח הגנה מוטורית יעילה.

ש: האם יש דרישות תחזוקה לממסר תרמי מסדרת ECR?

ת: ממסר תרמי מסדרת ECR דורש בדרך כלל תחזוקה מינימלית. עם זאת, מומלץ לבצע בדיקה ובדיקה תקופתית כדי להבטיח תפקוד תקין ולוודא שהגדרות הממסר עדיין מתאימות לציוד המוגן.
