תיאור מוצר
● מס' דגם: ET25s
● מספר מוט: 1P, 2P
● תקן: IEC61095, IEC60947-4-1
● זרם מדורג: 16~25A
● מתח תפעולי מדורג: 250V, 1P (1NO, 1NC), 2P (2NO, 2NC, 1NO+1NC)
● מתח סליל: 12V, 24V, 48V, 110V, 230V AC/DC
● קטגוריית שימוש: AC-1, AC-3, AC-7a, AC-7b
● שיטת בקרה: ידני
● הרכבה: מסילת דין 35 מ"מ
מבוא

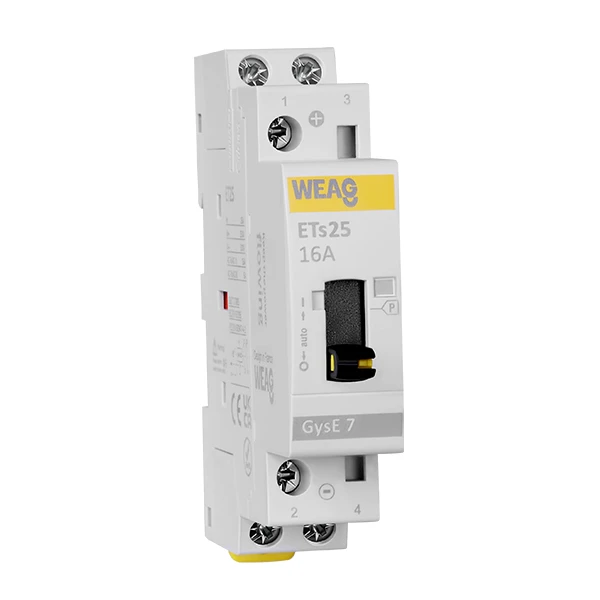

היכרות עם מגע מודולרי מסדרת ET25s 48VAC 48VDC, התקנים אלקטרו-מכאניים חיוניים המיועדים לשליטה ומיתוג של מעגלים חשמליים. מגעים אלה, זמינים בתצורות 1P (קוטב יחיד) ו-2P (קוטב כפול) עם דירוגי זרם של 16A, 20A ו-25A, משמשים בדרך כלל בלוחות חלוקה חשמליים ומרכזיות כדי לווסת ביעילות את זרימת החשמל למגוון רחב של עומסים. וציוד.
היבט מדהים אחד של מגע מודולרי 48VAC 48VDC מסדרת ET25s הוא התאימות שלהם לתקנים בתעשייה. הם עומדים בדרישות המחמירות המתוארות בתקני IEC61095 ו-IEC60947-4-1, מה שמבטיח את עמידתם בהנחיות ספציפיות לביצועים, בטיחות ותאימות. תאימות זו מדגישה את מהימנותם והתאמתם לשילוב חלק במערכות חשמל, ומספקת ביטחון בהפעלתן.
מגע מודולרי 48VAC 48VDC מסדרת ET25s כולל עיצוב קומפקטי, המאפשר התקנה קלה גם במקומות מוגבלים. למרות גודלם הקטן, הם בעלי דירוג זרם גבוה, המאפשר להם להתמודד עם עומסי חשמל תובעניים ביעילות ובאמינות.
בנוסף, המגעים המודולריים מסדרת ET25s יכולים להיות מצוידים במגעי עזר, מה שמשפר את הפונקציונליות שלהם על ידי מתן יכולות בקרה ואיתות נוספות.
מגעי עזר אלו מציעים גמישות בניהול מעגלים חשמליים, ומרחיבים את מגוון היישומים ואפשרויות הבקרה הזמינות.
המגעים המודולריים מסדרת ET25s, תוכננו להרכבה על מסילת DIN, מבטיחים התקנה נוחה ושילוב חלק בתוך מערכות הפצה חשמליות. פעולתם האמינה מבטיחה שליטה יעילה ובטוחה במעגלים חשמליים, תורמת לפונקציונליות ולביצועים הכוללים של המערכת.
תכונה
● עיצוב חסכוני בחלל: מגעים מודולריים של ET25 מתוכננים עם מבנה קומפקטי, המאפשר התקנה בלוחות חשמל או מרכזיות תוך צמצום דרישות החלל.
● טיפול בזרם גבוה: למגעים אלה יש את היכולת לנהל זרמים חשמליים משמעותיים, מה שהופך אותם למתאימים היטב ליישומים עם עומסים חשמליים תובעניים.
● חלופות מתח סליל: מגעים מודולריים של ET25s מציעים מגוון אפשרויות למתח סליל, המבטיחים תאימות למערכות בקרה שונות ומתאימות לדרישות מתח מגוונות.
● תכונות מגע משלימות: הן יכולות לשלב תכונות מגע נוספות המאפשרות פונקציות שליטה או איתות נוספות, כגון חיווי מצב או התערבות עם התקנים אחרים.
● גמישות הרכבה: מגעים מודולריים של ET25 מספקים אפשרויות הרכבה מגוונות, המאפשרות התקנה קלה ושילוב במערכות חלוקה חשמליות.
● ביצועים תפעוליים מהימנים: מגעים אלו מתוכננים לספק ביצועים עקביים ואמינים, המבטיחים שליטה יעילה ומאובטחת של מעגלים חשמליים.
נתונים טכניים
|
מתח תפעולי מדורג (Ue) |
1P, 2P |
250VAC |
|
מספר אנשי הקשר הראשיים |
1P (1NO, 1NC), 2P (2NO, 2NC, 1NO+1NC) |
|
|
תדירות |
50/60 הרץ |
|
|
מתח בידוד מדורג (Ui) |
500V AC |
|
|
מתח סליל |
12V, 24V, 48V, 110V, 230V AC/DC |
|
|
קטגוריית שימוש |
AC-1, AC-3, AC-7a, AC-7b |
|
|
מתח מדורג לעמידה בדחפים (Uimp) |
2.5kV (4kV עבור 12/24/48VAC) |
|
|
חיים מכניים |
1,000,000 מחזורים |
|
|
חיים חשמליים |
100,000 מחזורים |
|
|
מספר מקסימלי של פעולות מיתוג ביום |
100 |
|
|
דרגת זיהום |
2 |
|
|
דרגת הגנה (IEC 60529) |
IP20 |
|
|
טמפרטורת פעולה |
תואר -5 ~+60 תואר |
|
|
טמפרטורת אחסון |
תואר -40 ~+70 תואר |
|
|
הַרכָּבָה |
מסילת דין 35 מ"מ |
|
שאלות ותשובות
